污泥料仓仓底液压滑架

本发明所要解决的技术问题在于提供一种污泥料仓仓底液压滑架，主要应用于污泥工业处理中将污泥料仓中的污泥刮出，包括设在污泥料仓仓底的框架，所述框架的一端设有楔形刮板、另一端设有连接轴，所述连接轴穿出污泥料仓与液压油缸连接。本发明结构简单耐用，刮料方便、不易损坏。

权利要求书

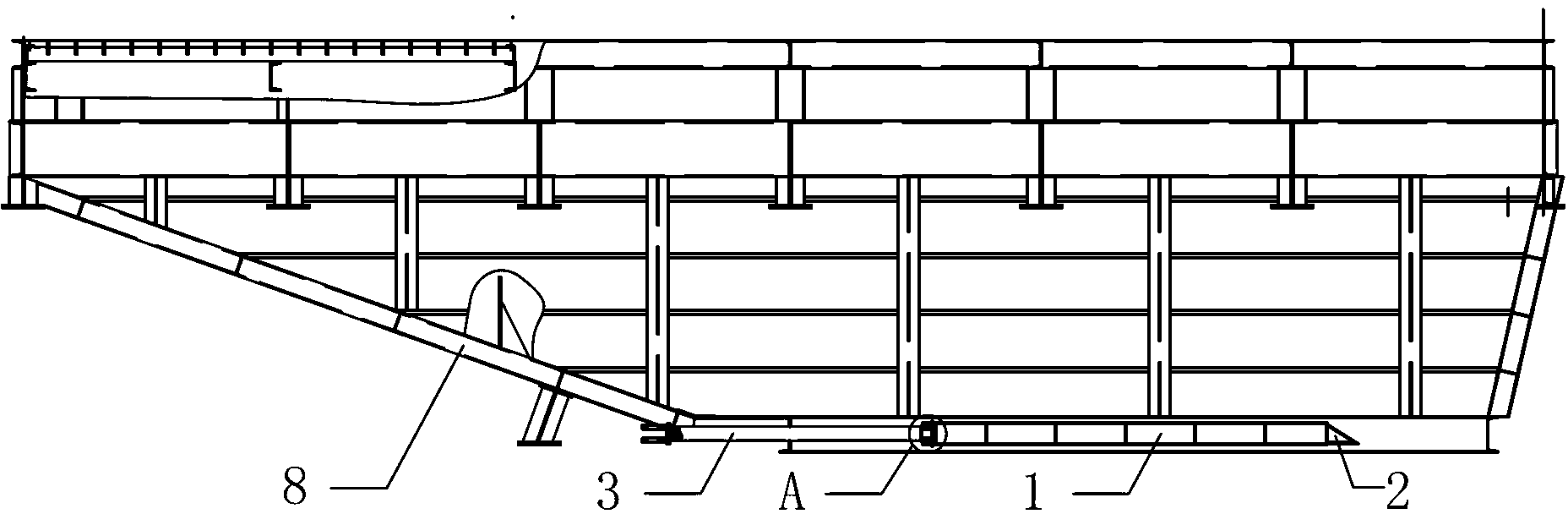

　　1.污泥料仓仓底液压滑架，包括设在污泥料仓(8)仓底的框架(1)，其特征在于：所述框架(1)的一端设有楔形刮板(2)、另一端设有连接轴(3)，所述连接轴(3)穿出污泥料仓与液压油缸连接。

　　2.根据权利要求1所述的污泥料仓仓底液压滑架，其特征在于：所述连接轴(3) 与框架(1)连接的一端与螺栓(5)配合，所述框架(1)与连接轴(3)连 接的一端设有孔(4)，所述螺栓(5)的螺纹端从孔(4)背离连接轴(3)的 一端伸入孔(4)中与连接轴(3)配合或穿过孔(4)与连接轴(3)配合， 所述螺栓(5)的头部卡在孔(4)远离连接轴(3)的一端。

　　3.根据权利要求2所述的污泥料仓仓底液压滑架，其特征在于：所述框架(1) 位于连接轴一端的内侧设有槽(6)，所述孔(4)设在槽(6)的底部，所述 螺栓(5)的头部卡在槽(6)中。

　　4.根据权利要求3所述的污泥料仓仓底液压滑架，其特征在于：所述槽(6)的 口部挡有盖板(7)。

　　5.根据权利要求2或3或4所述的污泥料仓仓底液压滑架，其特征在于：所述 连接轴(3)与框架(1)连接的一端设有端轴(31)，所述端轴(31)伸入孔 (4)中，所述端轴(31)端部设有与螺栓(5)配合的螺纹孔。

　　6.根据权利要求1或2或3或4所述的污泥料仓仓底液压滑架，其特征在于： 所述框架(1)为由若干根框条(11)纵横交错焊接而成的网格状框架。

　　7.根据权利要求6所述的污泥料仓仓底液压滑架，其特征在于：所述网格状框 架位于四个角上的网格内设有斜加强条(12)。

　　说明书

　　污泥料仓仓底液压滑架

　　技术领域

　　本发明涉及污泥工业处理领域，具体涉及一种污泥料仓仓底液压滑架。

　　背景技术

　　污泥固化是近年来污泥工业处理普遍重视和使用较多的一种方法，主要机 理是向污泥中加入固化剂固化污泥使污泥满足卫生填埋作业的土力学特性指标 以实现污泥的卫生填埋。污泥固化处理过程一般为将污泥通过运输侧运往 污泥料仓，再经输送机等输送设备与固化剂混合固化，再由运输车运走进行填埋处理。因为城市生活污泥的流动性、粘性等特点，污泥料仓污泥流动性差，再加上仓压使得污泥仓底的污泥几乎不流淌，因此在污泥料仓内设卸 料滑架将污泥料仓内的污泥刮出，但是现有的卸料滑架存在刮料不便、容易损坏等问题。

　　发明内容

　　本发明所要解决的技术问题在于提供一种污泥料仓仓底液压滑架，利用液 压驱动在料仓底部做往复运动使得污泥具有流动性，操作简单，结构紧 凑耐用，刮料方便，强度可靠，不易损坏。

　　为解决上述现有的技术问题，本发明采用如下方案：污泥料仓仓底液压滑 架，包括设在污泥料仓仓底的框架，所述框架的一端设有楔形刮板、另一端设 有连接轴，所述连接轴穿出污泥料仓与液压油缸连接。

所述连接轴与框架连接的一端与螺栓配合，所述框架与连接轴 连接的一端设有孔，所述螺栓的螺纹端从孔背离连接轴的一端伸入孔中与连接 轴配合或穿过孔与连接轴配合，所述螺栓的头部卡在孔远离连接轴的一端。

所述框架位于连接轴一端的内侧设有槽，所述孔设在槽的底部， 所述螺栓的头部卡在槽中。

所述槽的口部挡有盖板。

所述连接轴与框架连接的一端设有端轴，所述端轴伸入孔中， 所述端轴端部设有与螺栓配合的螺纹孔。

所述框架为由若干根框条纵横交错焊接而成的网格状框架。

所述网格状框架位于四个角上的网格内设有斜加强条。

　　有益效果：

　　本发明采用上述技术方案提供的污泥料仓仓底液压滑架，结构简单耐用， 刮料方便、不易损坏。
